整体直式电液推杆技术参数

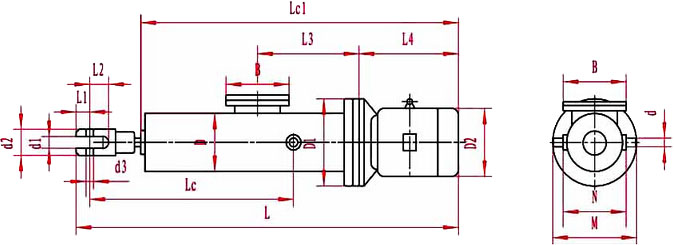

 DYTZ型整体直式电液推杆外形尺寸及安装尺寸

扬州轩得-整体直式电液推杆

 注意：订货时若需随机订购外行程装置或手轮等附件需另行注明！

型号

外形尺寸（mm）

注：表中均为推杆缩回状态尺寸，S为行程

安装尺寸（mm）

注：电机相关尺寸根据电机型号及实物定

Lc

Lc1

L

L1

L2

L3

L4

d

d1

d2

d3

D

D1

D2

M

N

B

 DYTZ

450

373+S

670+S

785+S

24

30

245

246

Φ20

18

Φ40

Φ12

Φ146

Φ200

Φ175

220

160

150

750

373+S

689+S

844+S

30

45

248

246

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ175

225

165

150

1000

373+S

710+S

865+S

30

45

248

261

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ175

225

165

150

1750

373+S

735+S

890+S

30

45

254

286

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ195

225

165

150

2500

373+S

735+S

890+S

30

45

254

286

Φ30

25

Φ60

Φ20

Φ159

Φ200

Φ195

242

182

150

3000

383+S

769+S

944+S

40

50

260

316

Φ30

30

Φ70

Φ30

Φ159

Φ250

Φ215

242

182

150

4000

383+S

788+S

963+S

40

50

260

316

Φ40

30

Φ70

Φ30

Φ159

Φ250

Φ215

242

182

150

5000

383+S

798+S

973+S

40

50

263

316

Φ40

30

Φ70

Φ30

Φ180

Φ250

Φ215

290

210

150

6000

388+S

798+S

986+S

42.5

55

263

316

Φ50

35

Φ75

Φ35

Φ180

Φ250

Φ215

290

210

150

8000

388+S

808+S

1003+S

42.5

55

263

316

Φ50

35

Φ75

Φ35

Φ219

Φ250

Φ215

330

250

150

10000

388+S

835+S

1022+S

42.5

55

270

336

Φ50

35

Φ75

Φ35

Φ219

Φ250

Φ240

330

250

200

15000

398+S

907+S

1107+S

50

60

270

391

Φ60

85

Φ90

Φ40

Φ245

Φ300

Φ275

380

280

200

20000

398+S

907+S

1107+S

50

60

270

391

Φ60

85

Φ120

Φ40

Φ300

Φ300

Φ275

440

340

200

DYTZ型整体直式电液推杆技术参数选型表

型号

 额定输出力（Kgf）

 额定速度（mm/s）（特殊速度可定制）

电机型号

 行程制造范围

 速度制造范围

推力

拉力

推速

拉速

（kw）

（mm）

（mm）

DYTZ

450

450

300

45/70/115/160

65/100/145/200

0.55/0.75/0.75/1.1

5-1000

5-250

750

750

500

30/45/70/100

43/65/100/165

0.55/0.75/1.1/1.1

5-1500

5-170

1000

1000

700

30/45/70/100

43/65/100/145

0.75/1.1/1.5/2.2

5-1500

5-170

1750

1750

1300

30/45/70/100

43/65/100/145

0.75/1.5/2.2/3.0

5-1500

5-170

2500

2500

1900

24/36/60/97

36/53/90/144

1.1/1.5/2.2/3.0

5-2000

5-150

3000

3000

2200

18/27/45/70

27/40/68/108

1.1/1.5/2.2/3.0

5-2500

5-110

4000

4000

3000

14/35/55/70

21/53/85/108

1.1/2.2/3.0/4.0

5-2500

5-85

5000

5000

3800

18/30/48/60

23/39/63/78

1.5/2.2/3.0/4.0

5-2500

5-75

6000

6000

4500

18/30/48/60

23/39/63/78

1.5/3.0/4.0/5.5

5-3000

5-75

8000

8000

6500

10/18/25/38

13/23/33/47

1.5/2.2/3.0/4.0

5-3000

5-50

10000

10000

8100

8/14/20/30/39

10/17/25/37/48

1.5/2.2/3.0/4.0/5.5

5-3000

5-39

15000

15000

11500

7/12/19/24/30

8/14/22/28/36

1.5/3.0/4.0/5.5/7.5

5-3000

5-30

20000

20000

16000

5.5/9.5/15/19/23

6.5/11/18/22/27

 2.2/3.0/4.0/5.5/7.5

5-3000

5-23
