电动液压推杆-轩得

发布人：轩得机械　发布时间：2020-10-12　点击量：6656

  • 详细信息

       轩得机械小型电液推杆。小型电液推杆适用于往复推拉直线（或往复旋转一定角度）运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。轩得机械公司专业生产制造电液推杆、小型电液推杆、微型电动推杆等，经过不懈的探索和追求，在电液推杆的开发设计、制造工艺上培养高素质人才。

       电动液压推杆广泛应用冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，在闸阀类、输送设备类是不可缺少的通用动力源。

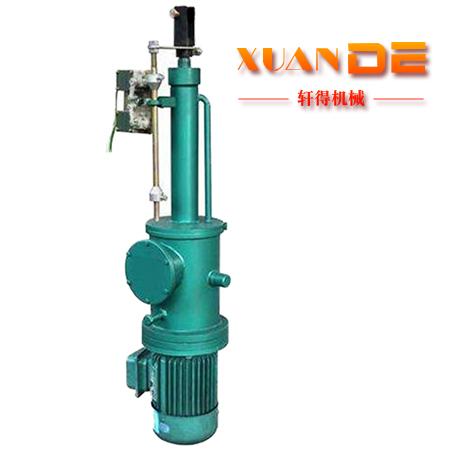

    DYTZ型整体直式电液动推杆技术参数

    型号 额定输出力(kgf) 额定速度（mm/s） 电机型号 行程范围（mm） 速度范围（mm）
    推力 拉力 推速 拉速
    DYTZ450- 450 310 110 140 Y802-4-0.75KW 50-800 30-110
    DYTZ700- 700 510 110 140 Y90S-4-1.1KW 50-1500 30-110
    DYTZ1000- 1000 750 110 140 Y90L-4-1.5KW 50-1500 30-110
    DYTZ1750- 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90
    DYTZ2500- 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90
    DYTZ3000- 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90
    DYTZ4000- 4000 2950 90 115 Y112M-4-4KW 50-2000 10-90
    DYTZ5000- 5000 3300 90 115 Y132S-4-5.5KW 50-2000 10-90
    DYTZ6000- 6000 3800 50 80 Y112M-4-4KW 50-2500 5-50
    DYTZ7000- 7000 4500 50 75 Y112M-4-4KW 50-2500 5-50
    DYTZ8000- 8000 5000 50 80 Y132S-4-5.5KW 50-2500 5-50
    DYTZ10000- 10000 6500 40 60 Y132S-4-5.5KW 50-2500 5-40
    DYTZ15000- 15000 11000 40 55 Y132M-4-7.5KW 50-2500 5-40
    DYTZ20000- 20000 15000 40 50 Y132M-4-11KW 50-2500 5-40

    注：1,上列表中所列电机的电压等级为380V,防护等级为IP44；2,若参数要求不在表中范围内的，请另外说明。


    DYTZ型整体直式电液动推杆尺寸外形图

    （外形图仅供参考，产品请以实物为准）

    DYTZ型整体直式电液动推杆外形尺寸及安装尺寸

    型号 外形尺寸
    L L1 B D D1 b h
    DYTZ450- 880+S 635+S 375+S 160 200 160 140
    DYTZ700- 895+S 635+S 375+S 160 200 160 140
    DYTZ1000- 920+S 635+S 375+S 160 200 160 140
    DYTZ1750- 990+S 670+S 400+S 160 250 160 140
    DYTZ2500- 990+S 670+S 400+S 160 250 160 140
    DYTZ3000- 990+S 670+S 400+S 160 250 160 140
    DYTZ4000- 1010+S 690+S 420+S 160 250 160 140
    DYTZ5000- 1055+S 715+S 445+S 160 300 160 140
    DYTZ6000- 1075+S 735+S 465+S 200 250 200 160
    DYTZ7000- 1075+S 735+S 465+S 200 250 200 160
    DYTZ8000- 1095+S 755+S 485+S 200 300 200 160
    DYTZ10000- 1190+S 795+S 505+S 220 300 220 170
    DYTZ15000- 1270+S 835+S 545+S 240 300 220 180
    DYTZ20000- 1470+S 930+S 600+S 260 350 240 190
      安装尺寸
    A l2 l3 d1 d2 d3 d4 d5 n m
    DYTZ450- 620+S/2 60 20 36 60 16 50 30 180 240
    DYTZ700- 620+S/2 60 20 36 60 16 50 30 180 240
    DYTZ1000- 620+S/2 60 20 36 60 16 50 30 180 240
    DYTZ1750- 650+S/2 70 20 40 64 20 50 30 180 240
    DYTZ2500- 650+S/2 70 20 40 64 20 50 30 180 240
    DYTZ3000- 670+S/2 70 20 40 64 20 50 30 180 240
    DYTZ4000- 670+S/2 70 20 40 64 20 50 40 180 240
    DYTZ5000- 670+S/2 70 20 40 64 20 50 40 180 240
    DYTZ6000- 700+S/2 65 25 40 72 25 60 50 240 340
    DYTZ7000- 700+S/2 65 25 40 72 25 60 50 240 340
    DYTZ8000- 700+S/2 65 25 40 72 25 60 50 240 340
    DYTZ10000- 700+S/2 65 25 40 72 25 60 60 260 360
    DYTZ15000- 700+S/2 75 30 50 90 30 70 60 280 400
    DYTZ20000- 750+S/2 100 40 60 110 40 90 60 320 440

    注：表中S为推杆行程。

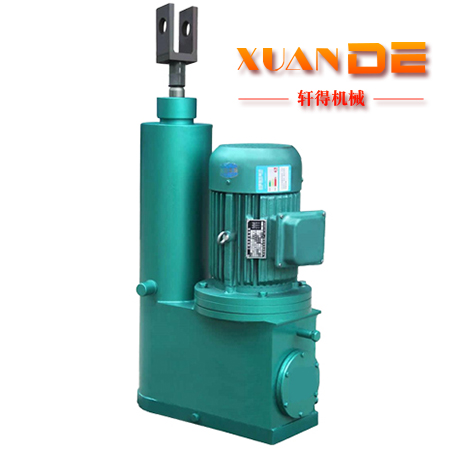

    DYTP型电液动推杆技术参数

    型号 额定输出力(kgf) 额定速度（mm/s） 电机型号 行程范围（mm） 速度范围（mm）
      推力 拉力 推速 拉速
    DYTP450- 450 310 110 140 Y802-4-0.75KW 50-800 30-110
    DYTP700- 700 510 110 140 Y90S-4-1.1KW 50-1500 30-110
    DYTP1000- 1000 750 110 140 Y90L-4-1.5KW 50-1500 30-110
    DYTP1750- 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90
    DYTP2500- 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90
    DYTP3000- 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90
    DYTP4000- 4000 2950 90 115 Y112M-4-4KW 50-2000 10-90
    DYTP5000- 5000 3300 90 115 Y132S-4-5.5KW 50-2000 10-90
    DYTP6000- 6000 3800 50 80 Y112M-4-4KW 50-2500 5-50
    DYTP7000- 7000 4500 50 75 Y112M-4-4KW 50-2500 5-50
    DYTP8000- 8000 5000 50 80 Y132S-4-5.5KW 50-2500 5-50
    DYTP10000- 10000 6500 40 60 Y132S-4-5.5KW 50-2500 5-40
    DYTP15000- 15000 11000 40 55 Y132M-4-7.5KW 50-2500 5-40
    DYTP20000- 20000 15000 40 50 Y132M-4-11KW 50-2500 5-40

    注：1,上列表中所列电机的电压等级为380V,防护等级为IP44。

    2,若参数要求不在表中范围内的，请另外说明。

    DYTP型平行式电液动推杆尺寸外形图
    DYTP型平行式电液推杆尺寸外形图
    （外形图仅供参考，产品请以实物为准）

    DYTP型平行式电液动推杆外形尺寸及安装尺寸

    型号 外形尺寸
      D1 D2 E S<500 S>500
            L L1 L L1
    DYTP450- 160 160 220 460+S 520 385+S 615
    DYTP700- 160 160 220 460+S 550 385+S 630
    DYTP1000- 160 160 220 460+S 560 385+S 655
    DYTP1750- 160 160 220 480+S 595 405+S 690
    DYTP2500- 160 160 220 480+S 595 405+S 690
    DYTP3000- 160 160 220 480+S 595 405+S 690
    DYTP4000- 160 160 220 480+S 615 405+S 710
    DYTP5000- 160 160 220 480+S 665 405+S 760
    DYTP6000- 160 200 240 510+S 615 435+S 710
    DYTP7000- 160 200 240 510+S 615 435+S 710
    DYTP8000- 160 200 260 530+S 665 455+S 760
    DYTP10000- 200 220 280 550+S 665 475+S 760
    DYTP15000- 200 240 290 565+S 850 490+S 945
    DYTP20000- 200 260 320 590+S 880 515+S 975
      安装尺寸
      A d1 d2 d3 d4 d5 l2 l3 n m
    DYTP450- 200+S 36 60 16 50 30 60 20 180 240
    DYTP700- 200+S 36 60 16 50 30 60 20 180 240
    DYTP1000- 200+S 36 60 16 50 30 60 20 180 240
    DYTP1750- 200+S 40 64 20 50 30 70 20 180 240
    DYTP2500- 200+S 40 64 20 50 30 70 20 180 240
    DYTP3000- 200+S 40 64 20 50 30 70 20 180 240
    DYTP4000- 200+S 40 64 20 50 40 70 20 180 260
    DYTP5000- 200+S 40 64 20 50 40 70 20 180 260
    DYTP6000- 200+S 40 72 25 60 50 65 25 240 340
    DYTP7000- 200+S 40 72 25 60 50 65 25 240 340
    DYTP8000- 200+S 40 72 25 60 50 65 25 240 340
    DYTP10000- 200+S 40 72 25 60 50 65 25 260 360
    DYTP15000- 200+S 50 90 30 70 60 75 30 280 400
    DYTP20000- 200+S 60 110 40 90 60 100 40 300 420

    注：表中S为推杆行程。
