    以下为您介绍一般电液推杆行程限位开关的连接与调节方法，若有疑问可直接联系厂家获得技术支持。

因使用场所及工况不同，一般情况下，电液推杆不配套行程限位开关，也可按客户需求配套一体式的行程限位开关。

    如无特殊说明，一般配套行程限位开关型号：LX19-111和LX19-211

电液推杆连接行程开关

    行程开头里共有4个触点，分别为常开、常闭。

    工作方式：到位后撞到行程开关，常闭触点断开，常开触点闭合；使用时，可据此控制行程或给定信号。

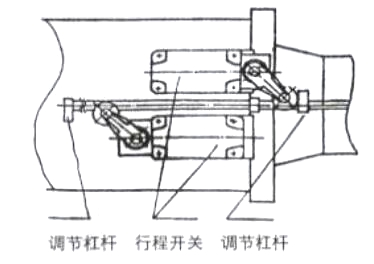

电液推杆行程开关调节方法

     如需现场调节电液推杆行程，参阅电液推杆电器原理图，可知：电液推杆推出与缩回过程中，一体式行程控制装置的碰块撞到行程开关后，电机即可断电停止运转，所以只要调节撞杆上的碰块位置就能达到调节行程的目的。
